Когато подпиране от терена практически не е възможно, изпълнението на големи конзолни плочи се превръща от кофражна задача в сложен инженерен казус. При строителството на Vitosha Art в София комбинацията от ограничено пространство, съседна сграда и конзолни изнасяния до около 6,7 m налага разработването на индивидуално решение от PERI.

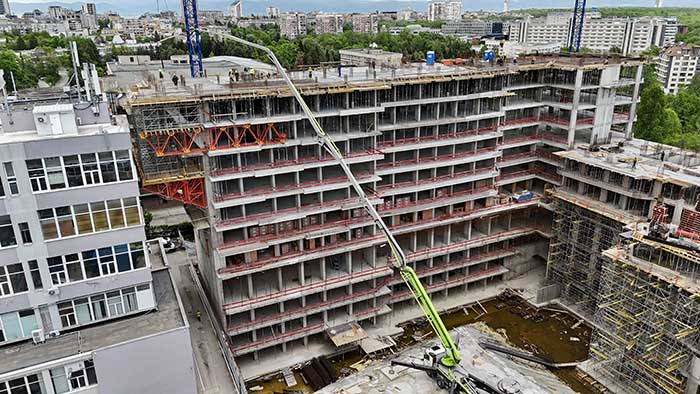

Жилищният комплекс Vitosha Art, който се изгражда на бул. „Черни връх“ в София, се отличава със съвременна архитектура, но зад нея стоят и редица сериозни конструктивни предизвикателства. Едно от най-сложните е изпълнението на конзолни плочи с големи изнасяния в зона, в която възможностите за прилагане на традиционни подпорни решения са силно ограничени.

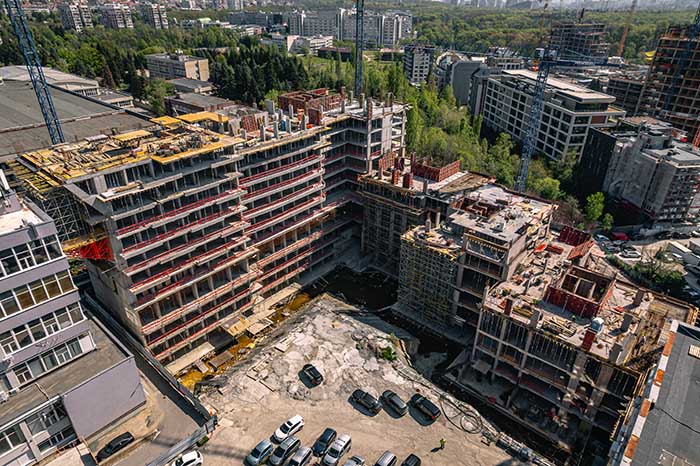

От едната страна е съществуваща сграда и изключително малкото пространство между двата обекта. От другата – използваема улица, която също не позволява стандартно подпиране. Навлизането в съседния имот не е допустимо, а възможност за стъпване на подпорни кули върху терена практически липсва.
Така един на пръв поглед познат етап от монолитното строителство се превръща в задача, за която типовото решение вече не е достатъчно.
Конзола до 6,7 m и изпълнение на няколко етапа

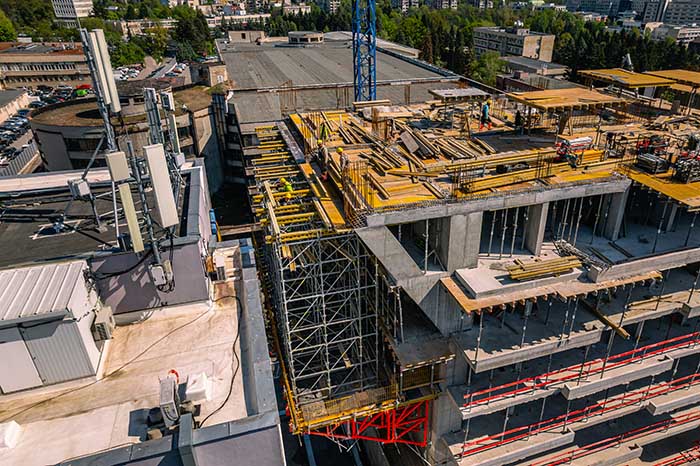

Допълнителна сложност създава самата геометрия на конструкцията. Проектът включва изпълнение на наклонени колони и последователно изграждане на няколко конструктивни етапа – от кота +21,35 m, през междинните плочи до най-силно издадената конзолна плоча.
Максималното конзолно изнасяне достига приблизително 6,5 – 6,7 m, а площта на най-голямата плоча е около 140 m².
При подобни параметри въпросът вече не е единствено как да бъде кофрирана плочата, а как натоварванията да бъдат надеждно поети и предадени към вече изпълнената конструкция при липса на възможност за традиционно подпиране отдолу.
Именно това условие определя инженерния подход на PERI към обекта.
Вместо подпиране от терена – натоварванията се поемат от конструкцията

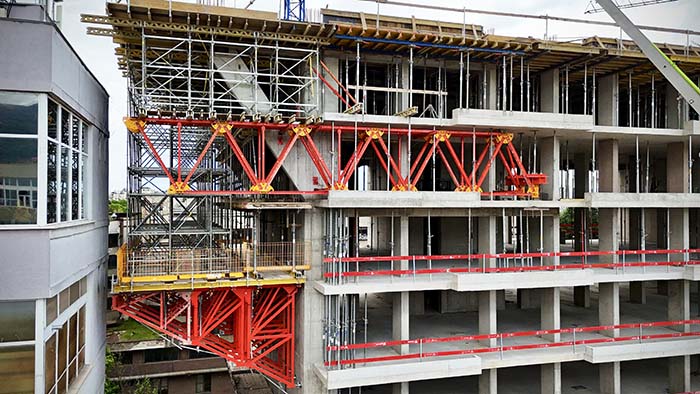

За Vitosha Art инженерите на PERI разработват специализирано хоризонтално кофражно решение, при което са комбинирани SB рамки, използвани в хоризонтално положение, и ALPHAKIT ферми.
Комбинацията позволява натоварванията да бъдат поети в участъците, където стандартните подпорни системи не могат да бъдат използвани.
При зоните с най-голямо конзолно изнасяне ALPHAKIT фермите са анкерирани към вече изпълнените конструктивни елементи. По този начин се създава възможност плочите да бъдат изпълнени безопасно, без необходимост конструкцията да бъде подпирана към терена в критичните участъци.
Това е и съществената разлика спрямо конвенционалния подход – вместо ограниченото пространство около сградата да определя границите на изпълнението, инженерното решение използва самата вече изградена конструкция като част от схемата за поемане на натоварванията.
Едно решение, изчислено за всеки строителен етап
При подобна конструкция не е достатъчно системата да бъде оразмерена единствено за крайното положение. Всеки последователен етап от изграждането променя условията, при които работят отделните елементи.
Затова решението на PERI е детайлно изчислено за различните фази на строителния процес. Това позволява преминаването през отделните етапи на изпълнение при запазване на необходимата стабилност и безопасност на конструкцията.
Съчетаването на SB рамките и ALPHAKIT фермите дава възможност да бъде реализирана геометрия, за която конвенционалните подпорни системи не предлагат приложимо решение при конкретните условия на обекта.
Именно тук инженерингът се превръща в съществена част от кофражната технология – системните компоненти вече не се разглеждат изолирано, а се комбинират спрямо конкретната конструкция, ограниченията на площадката и последователността на строителството.
От инженерния проект до изпълнението на място
Сложното техническо решение обаче трябва да бъде пренесено точно от проекта върху строителната площадка. Затова важна част от работата на PERI при Vitosha Art е постоянната техническа подкрепа на обекта
По време на изпълнението е осигурен супервайзинг на място, чрез който монтажните екипи получават техническа подкрепа при реализацията на разработената концепция. Така инженерното решение и практическото му изпълнение остават част от един общ процес.
Това е особено важно при нестандартни конфигурации, при които правилната последователност на монтажа и точното изпълнение на детайлите имат пряко отношение към работата на цялата система.
Партньорство при сложни строителни задачи
Изпълнителят ХИТ БИЛДИНГ 3 избира PERI за партньор по проекта на базата на дългогодишното сътрудничество между двете компании, техническата експертиза и възможността необходимите системи да бъдат доставени в кратки срокове.
При обект с подобна конструктивна сложност това има пряко значение и за организацията на строителния процес – необходимостта от индивидуално решение не трябва да се превръща в причина за забавяне на изпълнението.
Vitosha Art показва как ограниченията на строителната площадка могат да бъдат преодолени чрез съчетаване на инженеринг, подходящи системни компоненти и техническа подкрепа на място. В случая резултатът е решение за изпълнение на големи конзолни плочи там, където стандартното подпиране от терена практически не е възможно.
